随着我国经济水平日益提升，人民对环境的要求也随之提高。黑臭水体成为了影响我国人居环境、人民感知的重要影响因素。国务院颁布的《水污染防治行动计划》也提出“到2020年，地级及以上城市建成区黑臭水体均控制在10%以内。”黑臭水体治理问题可谓是迫在眉睫。

2020年9月18日，以“面向未来的污水处理行业系统升级”为主题的“2020（第十二届）上海水业热点论坛”在沪召开,。作为一家在国内较早推广、专业生产、规模较大的一体化预制泵站制造商，舒朋士环境科技（常州）股份有限公司（以下简称“舒朋士”）技术中心产品经理王雷分享了舒朋士一体化智慧截流提升井在城市黑臭水体治理中的应用。

王雷

王雷介绍，舒朋士是一家专业的智慧排水系统解决方案提供商。舒朋士2013年在上海成立中国代表处，授权舒朋士泵业(上海)有限公司开展国内业务及相关服务，满足国内高端客户需求。2014年舒朋士环境科技（常州）股份有限公司中国工厂于江苏常州建立，2016年舒朋士研发中心入驻恒生科技园。2018年12月，舒朋士正式登陆新三板。目前，舒朋士在国内近30个省、直辖市均有销售或代理商。

舒朋士在国内售后服务网点的布局

王雷介绍道，面对行业竞争，舒朋士具有4项核心竞争力：1，技术专利。具备检测报告、专利证书、绿色建筑节能推荐产品证书和工程建设推荐产品证书、高新技术产品认定证书等。目前，舒朋士的一体化截流提升井、用于一体化截流提升的双控液压站与用于一体化截流提升的电液动下开式平板闸门等技术与设备已获得专利证书；2，自有工厂。工厂标准化生产，质量可控。自主研发生产，成本可控，舒朋士还具有独立的方案设计开发能力；3，售后服务。舒朋士提供标准的售后服务流程，保证了售后服务的时效性、安全性、可靠性；服务网点覆盖全国各地，24小时到达现场快速抢修；4，云管理。舒朋士自主研发的远程监控云平台，结合物联网、大数据可以实现实时监控、故障报警、数据采集及分析功能。

舒朋士目前取得的资质

舒朋士所获部分证书

舒朋士以极致、创新、包容、感恩为企业价值观，以构筑生态水环境为使命，愿景是成为水行业一流的系统方案解决提供商。

2020年8月，舒朋士在上海环博会

一体化智慧截流提升井开发背景

国家与地方层面的政策引导

2015年4月，《水污染防治行动计划》(简称“水十条”)正式出台。在此之后，针对黑臭水体治理问题，国家发布了《城市黑臭水体整治工作指南》《关于印发城市黑臭水体治理攻坚战实施方案的通知》《城镇污水处理提质增效三年行动方案（2019—2021年）》《城镇生活污水处理设施补短板强弱项实施方案》等一系列政策，江苏省打好污染防治攻坚战指挥部在2020年3月印发了《江苏省城镇污水处理提质增效精准攻坚"333"行动方案》，这些政策都不约而同提到了“截污纳管” 的相关措施。

国家针对污水治理的相关政策梳理

黑臭水体治理面临难题

王雷分析黑臭水体成因主要有三点：一是合流制管道污水直排，形成污染。二是分流制管网有混接污水进入，晴天通过雨水管道流入河道，造成水环境的不断恶化。三是初期雨水溢流污染。

因此，必须加强城市污水管网建设，而高效实用的污水截流设备则显得至关重要。然而传统截流井并不能完全满足污水截流需求，其具有以下痛点：1，现场施工，施工进度不可控，周期较长；2，体型较大，影响行洪； 3，通常没有或者具有较少的自动控制系统，需专人管理，定期巡检、维护；4，一般无拦污装置，截流井内容易出现淤积，需定期清理。截污口未设置闸门，在初雨截流时不能进行有效限制，截流量不能控制，雨水进入污水管网，会增加污水处理厂的负担；5，溢流堰高度设置不合理的情况下会可能导致上游产生内涝；6，不同品牌的设备组装在一起，匹配程度较差，供货界面划分歧义，售后维护责权不明。

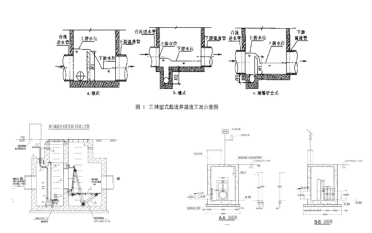

传统截流井

面对国家高度重视黑臭水体治理的态势与黑臭水体治理的难题，舒朋士在借鉴传统成熟的一体化泵站的经验基础上，推出了一体化智慧截流提升井。

6大优势3大应用场景助力黑臭水体治理

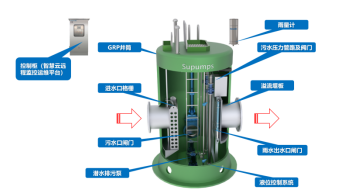

舒朋士的一体化智慧截流提升井主要有控制柜（智慧云远程监控运维平台）、GRP井筒、进水口格栅、污水口闸门、潜水排污泵、雨量计、污水压力管路及阀门、溢流堰板、雨水出水口闸门与液位控制系统组成。其中，污水口闸门可满足零渗漏要求，溢流堰板可有效防止倒灌，雨量计可以提供降雨信号，为后期设备运行判断提供逻辑条件。

舒朋士一体化智慧截流提升井结构组成

一体化智慧截流提升井适用于合流制污水截流、旱季混接污水截流、雨季初期雨水截流，可安装在小区雨水管网排口与入河排口等具体场景中。

王雷介绍，舒朋士的一体化智慧截流提升具有6大优点：1，井占地面积小，设备集成度高；2，防淤积底座，无需下井清淤；3，采用GRP井筒，零渗漏无污染；4，无人值守控制系统+云平台+手机APP一体化；5，施工周期短现场安装便捷；6，工厂标准化预制，质量有保证；7，主要设备均来自舒朋士。

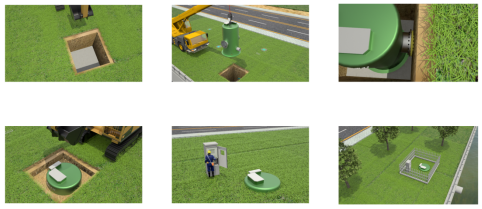

一体化智慧截流提升井安装方式

为实时监控任一截流井的运行情况，舒朋士开发了智慧云远程监控运维平台与之相配套。智慧云远程监控运维平台配备了截流井远程监控功能，可以定期提供截流井的体检分析报告，

帮助客户通过手机APP可以随时调出任一截流井的运行数据，实现实时监控。

王雷从晴天截流、初雨截流、雨季直排三个应用场景介绍了一体化智慧截流提升井的功能效用：

晴天截流。雨水出水口闸门在此时会关闭。依靠重力自流，让城市污水直接流入污水管道，实现旱季截流。也可依靠压力提升，使污水管网水位较高的地区，可通过水泵强排，水泵根据液位值进行自动启停，将污水送至污水厂处理。

初雨截流。雨水出水口闸门关闭，污水口闸门打开或者潜水泵根据液位值进行自动启停，将初期雨水送至污水厂处理。随着降雨的持续，当截流井监测到水位上升，水质污染度降低时，污水口逐渐关闭或者潜水泵停止工作，限制截流，同时雨水出水口闸门开启，让中后期雨水持续排出。

雨季直排。将污水口闸门全部关闭，雨水出水口闸门全部打开，潜污泵停止，雨水直排至河道，防止上游积水。

目前舒朋士提供直径规格从1.5米到4.2米7种可定制化筒体，满足客户多样选择。

经典应用案例

无锡新吴区旺庄街道控源截污项目。该项目位于春潮花园小区内，雨水管网内混接污水直接排放至伯渎港内导致水体发臭。项目难点是小区地方狭小、施工难度大。

项目竣工实景

葫芦湾河生态修复项目。项目地点位于绿源新村、丝绸花园、怡丰苑、金水名都等小区围绕的一条内河。业主反应，周围小区已经是雨污分流制系统，但沿河周围排口在晴天状态下依然有污水排入河道，造成水体黑臭。环科园管委会考虑对葫芦湾河进行生态修复，清淤和截污是生态修复的前期步骤，业主考察了国内和国外的一些截流设施和设备，一直未找到合适的。该项目难点在于居民区，人员密集，要求设备对居民影响小，同时满足河道生态修复的要求，截流晴天污水和初期雨水。

葫芦湾河生态修复项目示意图

铁箭河黑臭水体项目。该项目位于某县城区一条内河。业主反应，项目位于老城区，沿河两岸道路比较窄，需要施工周期短的截流设备。项目难点是老城区，人员密集，要求设备对居民影响小。

铁箭河项目排口

王雷透露，舒朋士正在与中国建筑标准设计研究院有限公司共同主编中国工程建设标准化协会标准《一体化智慧截流提升井应用技术规程》，启动会于今年1月3日在北京召开，近期将组织线上初稿评审。舒朋士同时参编了上海市排水管网处和上海城建院共同组成的雨水管道截流设施地标。这些规程或将在年底发布。

王雷表示，今后愿与行业同仁交流智慧排水设施的开发和研究，共同为黑臭水体治理贡献力量，希望我国早日实现水清河净，生态文明建设更上一层楼！
