九江市中心城区水环境综合治理一期项目-两河(十里河、濂溪河)流域综合整治工程

项目名称： 九江市中心城区水环境综合治理一期项目-两河(十里河、濂溪河)流域综合整治工程

推荐单位： 安越环境科技股份有限公司

参与环节： 工程分包

项目所在地： 江西省九江市

项目概况

十里河DN2200截污管道全长5837米，全线共57座井室，3处位置跨越河段，承担了整个两河(十里河、濂溪河)片区、部分八里湖新区以及经开区的污水输送功能，该管段的结构及功能特性直接影响到鹤问湖污水厂进水浓度，也影响着十里河下游河道水质。经过前期摸排，发现管道存在老化破损、错接乱搭、污泥淤积严重等问题。

项目示范意义

在污水管道行业内，如此大规模直径超过2米的大管径污水管道修复成功案例在国内极为罕见。对此，长江环保集团江西省区域公司高度重视，组织各参建单位投入大量资源开展技术研究和前期试验，在此基础上制定了相应的技术标准和修复方案，并于2020年8月正式启动十里河DN2200截污管道修复施工。

项目亮点介绍

(1)实施效果

该项目施工过程克服了大管径、大埋深、高水压、修复管段长及工期紧等严峻挑战;砼盾H-70非开挖修复砂浆及配套修复设备在整个实施过程中的优异表现，有效保证了项目的顺利实施;施工高峰期，材料日均消耗70余吨，为今后类似工程积累了宝贵有益经验。

(2)社会效益

项目顺利完成高水压、修复管段长及工期紧等严峻挑战;展示了优秀的施工团队与施工材料设备(砼盾H-70非开挖修复砂浆及配套修复设备)对于项目顺利开展的重要意义。促进项目的顺利完成;为今后大管径，大埋深工程积累了宝贵经验。

项目技术工艺/装备简介

(1)技术工艺/装备名称

管盾技术(全称：离心喷筑灰浆内衬管技术;CCCP技术)是采用离心喷筑方式在管道内壁形成一个坚固的高性能复合砂浆内衬管;对于非圆形管道、箱涵及其它排水构筑物，也可采用人工喷涂方式。

(2)技术工艺/装备原理

管盾技术是将预先配制好的高性能复合砂浆泵送到位于管道中轴线上由压缩空气驱动的高速旋转喷涂器上，浆料在高速旋转离心力作用下均匀甩涂到管道壁上，同时通过专用绞车牵拉喷涂器在沿管道匀速滑行，在管壁形成厚度均匀、连续的内衬，每层喷筑厚度通常控制在1cm左右。当设计的内衬厚度较大时，可分多层喷筑施工，在前一层砂浆终凝后则可进行下一层的喷筑。

(3)技术工艺/装备特点

管盾技术可用于对混凝土、陶土、砖砌、金属及塑料管材等各类排水管道的非开挖修复，其主要特点有：

1) 结构性修复，适用于直径300～3,000mm的管道;

2) 全自动旋转离心喷筑，涂层均匀、致密，厚度可调;

3) 内衬材料可在潮湿基体表面喷筑，强度高、耐久性好，管道断面损失小;

4) 内衬与混凝土、砖石砌体等牢固粘结，对基底上的缺陷、孔洞、裂缝等有填充和修补作用，使既有结构得到加强;

5) 内衬厚度可自由调节，管道变径、转弯、台阶、错位等问题均不影响内衬的整体性;

6) 一段修复距离可达200m，不同施工段的内衬可以无缝连接;

7) 对于破坏严重的大直径管道，可在内衬层间添加钢筋网或其它增强材料，以实现更高的结构强度。

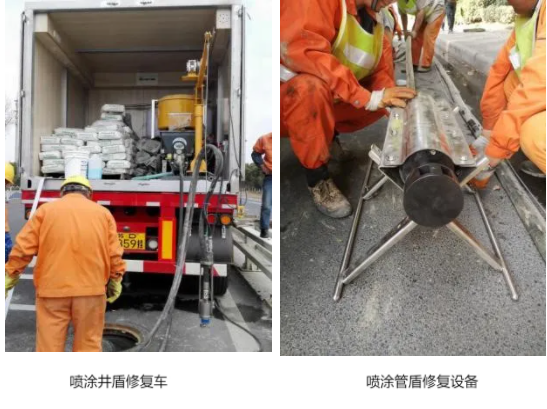

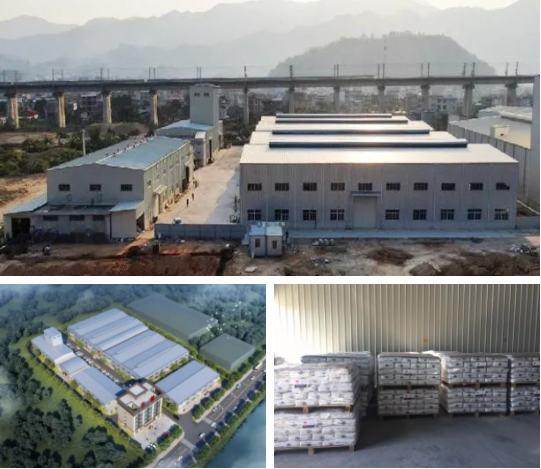

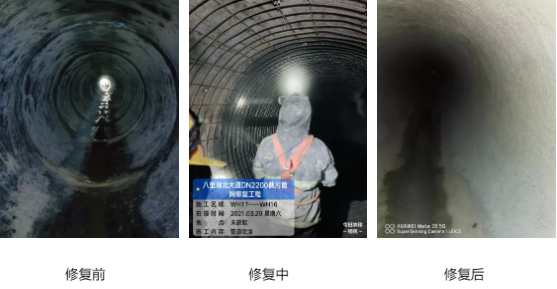

(4)厂区/项目地/工艺设备照片
