气动球阀有哪些部件组成及其各自的作用

2021-12-06 10:39:26 sunmedia 1783

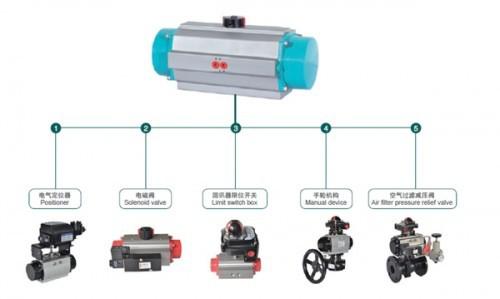

气动球阀是球阀配上气动执行器,气动执行器的执行速度相对较快。气动球阀通常配置各种附件,比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等,以实现就地控制和远距离集中控制,在控制室里就可以控制阀门的开关,不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。

① 球阀

视频中为三片式球阀:左边一片、中间一片球心、右边一片。

连接口是螺纹,而连接方式可以根据管道管径和螺纹来定制不同的连接方式。

此不锈钢球阀可用于的管道介质为水、液体、汽体、油类及一般腐蚀性介质。

——————————————————————————-

② 手轮机构

手轮机构在气动阀门断气断电的情况下可进行手动控制,维持生产正常进行。

手轮盘显示有OPEN和SHUT的方向。手轮有两个功能切换:手动和自动控制。

手动时,逆开顺关,转动手动盘,连接轴也跟着转动。

拉杆向上拉动,切换杆放下,手动则转为自动控制,

此时转动手轮,连接轴保持不动只能通过气动控制。

拉杆向上拉动,切换杆向上,手动则转为手动控制,

此时转动手轮,就能直接控制阀门的开与关。

——————————————————————————-

③ 电磁阀

电磁阀用于气动启闭的电控操作,功率小。

有两种连接方式:板接式和管接式。

管接式背面有两个连接孔可以与气动执行器上的进气孔直接相连;

电磁阀底端有三个孔,中间是进气孔,两端是排气孔。

板接式电磁阀工作是通过切换气源进气口,实现阀门开启关闭作用。

它顶部有两个连接孔与气动执行器上的进气孔需要开气管连接,

根据现场要求,可以安装任意位置。

——————————————————————————-

④ 限位开关

限位开关内部结构有2个凸轮、2个微动开关、

1个接线端和1个连接轴。

凸轮与微动开关闭合,连接PLC可以使PLC形成一个电回路,PLC回路灯亮;

凸轮与微动开关断开,连接PLC可以使PLC形成一个断路,PLC回路灭,

以此来实现阀门远程位置的反馈。

下端连接轴与气动执行器顶部连接轴相连。

根据气动执行器开关实现90度开位与关位。

——————————————————————————-

⑤ 气动执行器

气动执行器是气动阀门的动力部件。

气动执行器上两个连接孔,分别对应开位与关位。

由气源推动活塞活动,使气动执行器实现90度转换,达到阀门开关作用。

气动执行器顶部与限位开关连接,通过连接轴的转动,

使限位开关与气动执行器保持开关位置同步。

气动执行器底部与阀门或手轮机构连接,使其保持开关位置同步一致。
