2022-02-17 22:09:58 sunmedia 3238
调水工程是实现水资源优化配置和开发利用的重要手段。我国水资源总体短缺且时空分布不均,实施跨地区、跨流域的调水工程是构建水利基础设施网络、实现空间均衡、解决水资源供需矛盾、促进区域经济协调发展和保护生态环境的重要途径和必然要求。
为此,国家相继修建了引滦入津、东深供水、南水北调东中线一期工程等百余项长距离引调水工程,长距离、高扬程调水工程用泵的需求量也随之不断增长。为配合调水工程中的大量高扬程泵需求,凯泉在中开多级泵这一领域持续发力,以高品质水泵产品为长距离调水工程贡献凯泉力量。
新年伊始,凯泉就在刚刚顺利交付山西八泉峡供水工程芳岱二级泵站4台中开多级泵之际,又迎来了承接宁夏中卫沙坡头引黄的多套高扬程双进口多级泵项目,再添新业绩!
八泉峡供水工程
项目工程一
八泉峡供水工程位于山西壶关县东南部,从八泉峡风景区水库引水,经多个隧道与管道联通,穿越太行山脉,经芳岱二级泵站,向壶关县中部的5个乡镇(店上镇、百尺镇、树掌镇、五龙山乡、东井岭乡)的二十余家工矿企业和4万亩农田灌溉提供用水。
工程设计引水流量0.5m³/s,年取水总量为828万m³,年供水总量803万m³,八泉峡供水工程的立项实施,既是脱贫攻坚农村饮水和产业发展的需要,也是打破制约当地工农业生产和经济发展瓶颈的关键。该工程共订购凯泉KQA型单进口首级双吸水平中开多级泵4台。
产品在设计和制造过程中广泛吸收了国内外同类产品的最新前沿技术,进口双吸流道、出口长流道、短流道交织上下双流道,其空间曲绕流道是该类型产品中最复杂的,其流道布置原理见下图:

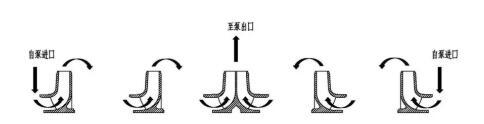

△ 流道布置原理图
凯泉技术中心依托强大的优秀水力模型库和CFD专业分析成熟技术,专业团队精心设计,通过十多个方案的交叉匹配、优化选择,最后提炼出最优方案,生产车间精益求精、严格按工艺操作加工、装配,出厂前按照工程需要和国际标准,对每台泵进行各项严格的测试,并按核电级别考核,包括原速条件下的流量、扬程、效率,还包括4小时温升考核、XYZ三向振动、噪声考核,甚至采用了最极端、最可靠的正压、负压条件下的汽蚀考核,各项指标完美,泵效率超过国家节能指标,完全满足工程需求,受到水利局用户和设计单位高度称赞。

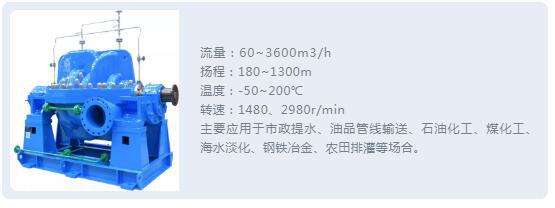

KQA型单进口水平中开多级泵 参数范围
沙坡头引黄项目
项目工程二
黄河是世界上含沙量最高的河流,素有一碗水,半碗沙之称。而沙坡头项目工程的一泵站正位于宁夏中卫市境内,地处腾格里沙漠的南缘,南面便是滔滔黄河,需从中取水。
项目规划灌溉面积25万亩,分两期实施,一期16万亩,二期新增9万亩,铺设新水水库引水管线1.97公里,新水水库扩容改造至总库容954万方。
项目建成后,将进一步补齐片区水利基础设施短板,完善区域水资源配置,提高灌溉用水保证率和水资源利用效率,保障压砂地退出和生态修复及生态产业高标准农田建设用水安全,助推稳步实现压砂地退出后良性利用、永续发展,巩固拓展脱贫攻坚成果,保障灌区产业和生态供水,全面实施乡村振兴战略,忠实践行“绿水青山就是金山银山”理念,为建设大西北黄河流域生态保护和高质量发展先行区、保护生态具有重要意义。
本项目采用凯泉KQAM型双进口中开多级泵,其扬程超过400米,为引黄项目中扬程罕见特高案例。
KQAM系列双进口中开多级泵,首级为两个单吸叶轮、末级为一个双吸叶轮,其出水口布置在泵体一侧的正中央,两个吸入口布置在泵体另一侧出口中心的对称两边,所有叶轮都采用背靠背、所有过渡流道都采用对称布置,可以完美自平衡叶轮的轴向力,水泵运行极为稳定。

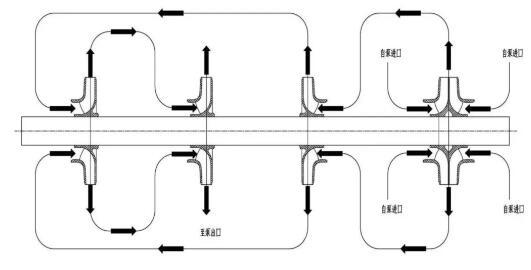

△ KQAM流道布置原理图
☆ 多级叶轮,降低了单级扬程,叶轮线速度降低,耐磨性能提高;同时提高了泵的比转速,从而有利于泵效率提升;
☆ 流量分半,带来汽蚀性能的改善、工程造价的降低和含沙水磨损的弱化;
☆ 叶轮及流道对称布置,轴向力自平衡,运行平稳;
☆ 轴封位于两端吸入低压区,密封性能好;
☆ 充分糅合了双吸泵和多级泵的结构与性能的优势,是一种非常独特的泵型,逐渐被远距离调水、引黄项目所青睐。

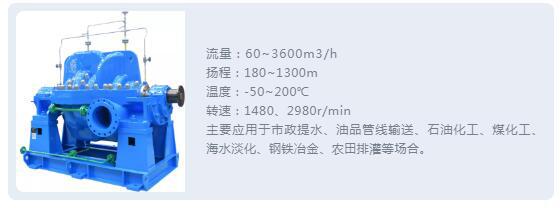

KQAM系列双进口中开多级泵 参数范围
善水之道,以利万物!下一阶段,凯泉将继续加快科研创新步伐,通过水力研究、抗磨材料研究和高端制造技术,钻坚研微,匠心独造,助力中国长距离调水工程项目,为社会持续创造新价值!
来源: 凯泉泵业
