Q641F-16C铸钢法兰球阀:石油化工、长输管线中关键组件

2024-11-21 11:31:10 上海禹轩阀门 246


Q641F-16C铸钢法兰球阀是一种在现代工业自动化系统中广泛应用的阀门技术。这种球阀的设计和功能使其在石油化工、长输管线以及多种工业控制环境中成为不可或缺的一部分。

结构与原理

Q641F-16C铸钢法兰球阀的核心结构包括一个带孔的球体,通过阀杆的旋转来实现阀门的开启和关闭。这种设计允许介质流向任意改变,具备广泛的调节范围,能够处理高压和大口径条件下的介质,包括高粘度、带有纤维和细颗粒的介质。球阀的紧凑设计和低流阻系数使其在运行过程中表现出色,同时具备优良的密封性和易于维护的特点。

性能参数与应用

Q641F-16C铸钢法兰球阀的主要性能参数包括公称通径范围从DN15到DN300,公称压力涵盖PN1.6、2.5、4.0和6.4MPa。泄漏量方面,软密封实现零泄漏,硬密封则控制在≤额定流量的10-5以内。阀体形式分为两段式阀体(浮动球体)和两段式阀体(固定球体),阀芯形式为“O”型球形阀芯,密封填料采用聚四氟乙烯(PTFE)和金属石墨缠绕垫片,确保在不同温度和压力条件下稳定运行。

该球阀广泛应用于石油、化工、制药、造纸等行业的自动控制系统中,实现远距离集中控制或就地控制。特别是在处理粘稠、含颗粒和纤维性质的介质时,其优越的性能显得尤为重要。

控制与配置

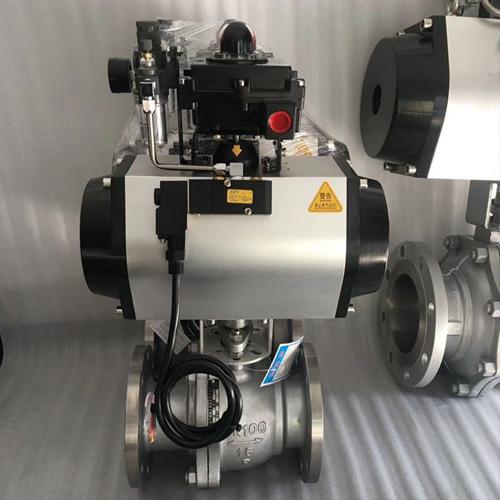

Q641F-16C铸钢法兰球阀的控制方式包括开关两位控制和4-20mA模拟量控制,能够满足不同工业应用的需求。配置方面,可配GT、AT、AR、AW系列单双作用气动执行器,以适应各种操作环境和要求。

结论

Q641F-16C铸钢法兰球阀凭借其可靠的结构、广泛的适用范围和卓越的性能,成为工业控制系统中不可或缺的关键组件。通过对不同介质和工况的适应性,它在多种工业领域中发挥着重要作用,为现代工业自动化提供了坚实的支持。

本文来源于上海禹轩阀门,目的在于传递更多的信息,如涉及版权问题请及时联系,我们定会配合删除;我公司专业生产阀门驱动装置,不锈钢阀门,蝶阀,球阀,闸阀,截止阀,止回阀等通用工业阀门产品。
