上海禹轩对蝶阀涡轮头（箱）结构解析图及技术说明做详细介绍

1. 核心结构与部件功能蝶阀涡轮头（又称蜗轮箱、涡轮箱）是驱动蝶阀实现90°回转的关键装置，其核心结构由以下部件组成：

● 蜗轮蜗杆系统

○ 蜗轮：扇形齿轮结构，与蝶阀阀杆直接连接，通过蜗杆的旋转带动实现阀门开关。

○ 蜗杆：螺旋形传动轴，手动操作或电动驱动时通过旋转推动蜗轮运动。

● 箱体（外壳）

○ 固定所有内部组件，提供密封保护，确保传动系统稳定运行。

● 轴承与轴套

○ 支撑阀杆与蜗轮轴，减少摩擦，提升传动效率与耐用性。

● 密封装置

○ 通常采用O型圈或填料密封，防止介质泄漏至传动部件。

2. 上海禹轩QDX3系列蜗轮箱特点

● 多级传动设计

○ 如QDX3-3#型号支持单级或双级蜗轮传动，速比范围30:1至9:1，适用于不同扭矩需求。

○ 双级蜗轮箱（如D343H-16C-DN800）通过两级齿轮减速，实现更大输出力矩（*达4900 N·m）。

● 材料优化

○ 蜗轮采用高强度青铜合金，蜗杆选用不锈钢或硬化钢，耐磨耐腐蚀。

● 精密调节机构

○ 配备±5°限位调节功能，确保阀门开闭角度精确，满足高压介质密封要求。

3. 工作原理与安装流程

● 传动原理通过蜗杆旋转带动蜗轮扇形齿轮，进而驱动阀杆旋转90°（部分型号支持360°），实现蝶板启闭。

● 安装步骤（以手动型为例）

1. 将蜗轮箱通过法兰连接至蝶阀中法兰，确保阀杆与蜗轮轴孔对齐。

2. 插入销健固定阀杆与蜗轮，紧固螺栓与螺帽。

3. 调节蜗轮箱后端螺栓，校准蝶板密封位置，确保完全闭合。

4. 应用领域与选型要点

● 适用场景

○ 广泛应用于石油、化工、市政供水等领域的蝶阀驱动，特别是大口径阀门（DN50-DN1000）。

● 选型关键

○ 根据介质压力、温度选择金属密封（三偏心蝶阀）或软密封（通风除尘）。

○ 确定所需输出力矩与速比，匹配阀门尺寸（如QDX3-3#适配DN50-DN100蝶阀）。

5. 上海禹轩产品优势

● 高效传动：蜗轮蜗杆传动效率达90%以上，降低操作扭矩。

● 维护便捷：模块化设计，拆卸与更换部件简便，减少停机时间。

● 长寿命设计：轴承润滑系统与防腐涂层延长使用寿命至20年以上。

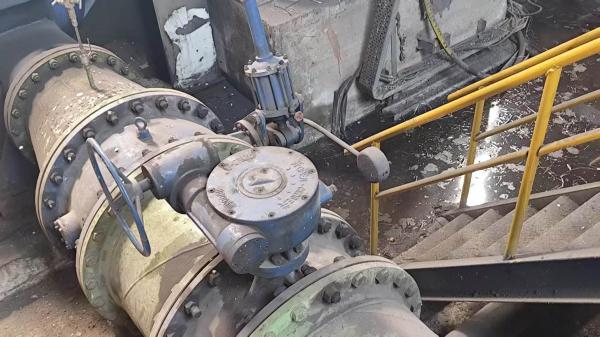

实际应用案例：上海禹轩蜗轮箱在市政供水系统的应用案例名称：某市供水主管道阀门改造项目背景：某市供水公司需升级DN800口径蝶阀控制系统，原手动蝶阀存在操作费力、密封不严导致泄漏的问题，且阀门启闭速度无法满足应急调度需求。

挑战：

1. 阀门扭矩需求大（≥4000 N·m），手动操作耗时过长；

2. 管道压力波动频繁（1.6 MPa），需确保长期密封稳定性；

3. 维护周期短，原蜗轮箱轴承易磨损。解决方案：

● 选用上海禹轩D343H-16C-DN800蝶阀+QDX3-3#双级蜗轮箱；

● 双级蜗轮传动系统提供4900 N·m输出力矩，降低操作扭矩至原系统的1/3；

● 蜗轮箱内置±5°调节机构，精准校准蝶板密封位置；

● 采用青铜蜗轮+硬化钢蜗杆组合，配合长效润滑轴承，延长使用寿命至20年。

实施效果：

1. 阀门启闭时间缩短50%（由原30分钟降至15分钟）；

2. 零泄漏运行超过18个月，降低维护成本40%；

3. 远程电动驱动接口兼容性提升，实现智能调度系统联动。

选型关键：

● 根据管道压力（1.6 MPa）与口径（DN800）选择金属硬密封蝶阀；

● 优先双级蜗轮箱以满足高扭矩需求；

● 考虑环境腐蚀性，选用不锈钢蜗杆与防腐涂层箱体。
